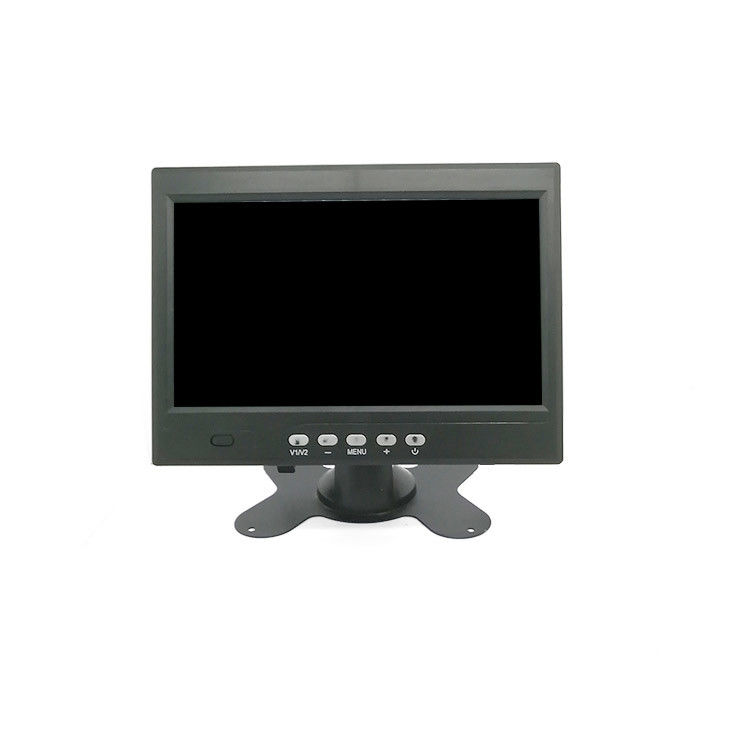

Otobüs Arka Görünüm Kamera Ekranı AHD Kamyon Baş Yastığı Android Monitör

Yüksek çözünürlüklü ters görüntü otobüs kamyon simülasyonu yol boyunca arka görüntü kamera ekranı

Düğme ekran baskı fonksiyonunun ayrıntılı açıklaması
Düğme ekran baskı fonksiyonu
MODE düğmesi menü işlemi girer ve menü ayarlarını seçerken geri düğmesi
V1/V2 video oynatmasında anahtarlama işlevlerinin seçimi
- Menü işlemi Aşağı tuş
M OK tuşu
+ Menü işlevi UP tuş
POWER ekranı dinlendirmek için kısa basın kapatmak için uzun basın
IR uzaktan kumanda alıcı penceresi

Kablo arayüzü fonksiyonlarının ayrıntılı açıklaması
Ad Arayüzünün Açıklaması
CH1 kanalı CH1 önde AHD kameraya bağlı
CH2 kanalı CH2 arka AHD kameraya bağlı
CH3 kanalı CH3 sol AHD kameraya bağlı
CH4 kanalı CH1 sağ AHD kameraya bağlı
The yellow wire (b+) of the power line is connected to the positive pole of the battery  the black wire (b -) is connected to the negative pole of the battery   and the red wire (ACC) is connected to the ignition wire of the car key
Kamera kontrol hattı yeşil çizgi (CH2) geriye açık mavi çizgi (CH3) sola dönme sinyali gri çizgi (CH4) sağa dönme sinyali ışığı
Depolama arayüzü TF küçük kart portu video depolama için kullanılır

Not: Doğru kablolama sonrası çift yanıp sönen tuş sağ ekranı gösterecektir
Ek: Kontrol hattı görüntüsü
1. 1. 3 Uzaktan kumanda işlevlerinin ayrıntılı açıklaması
Anahtar Adı Anahtar Fonksiyon
Güçlendirme / kapatma düğmesi
Menü ayarlarını girmek ve geri dönmek için geri dön
AV1 sol görüntü ekranına geçiyor
AV2 sağ görüntü ekranına geçiyor
AV3 ön görünüm ekranına geçiyor
AV4 arka görüntü ekranına geçiyor
Yukarı ok menüsü işlevi Yukarı tuşu
Aşağı ok menü işlemi: DON tuşu
Sol ok menü işlevi Sol tuş
Sağ ok menü işlevi LIGHT tuşu
Tamam onay anahtarı

Araçlara monte edilen kameralar birçok uyarı ve tanıma ADAS fonksiyonunun uygulanmasının temelidir.Birçok ADAS fonksiyonu arasında görsel görüntü işleme sistemi nispeten temel ve kamera görsel görüntü işleme sisteminin girişidir.Bu yüzden araba kameraları akıllı sürüş için gereklidir.

Bir kameranın performansının iyi ya da kötü olması, lens tarafından belirlenen optik parametrelerinin % 70'ine bağlıdır.COMS çipleri kadar pahalı olmasa da, birim fiyatı açısından performans çok önemlidir..
